Krótka odpowiedź: silnik jednofazowy może pracować przy zasilaniu trójfazowym, ale tylko wtedy, gdy jest zasilany jednym przewodem fazowym i przewodem neutralnym o napięciu podanym na tabliczce znamionowej. Nigdy nie może wykorzystać wszystkich trzech faz jednocześnie; trzeci przewodnik po prostu pozostaje nieużywany. Jeśli w systemie nie ma przewodu neutralnego lub dostępne napięcie nie jest zgodne z tabliczką znamionową, silnik albo odmówi uruchomienia, albo przegrzeje się i ulegnie awarii.
To jest odpowiedź w dwóch zdaniach. Poniżej wyjaśniono dlaczego, pokazano, co faktycznie zapewnia każdy typowy zasilacz trójfazowy, i omówiono odwrotne pytanie, które tak naprawdę zadaje większość ludzi: jak uruchomić silnik trójfazowy, gdy wystarczy zasilanie jednofazowe.
Dlaczego silnik jednofazowy nie może wykorzystywać wszystkich trzech faz
Silnik jednofazowy ma dwa zaciski zasilania. Wewnątrz ramy znajduje się uzwojenie główne, zwykle uzwojenie pomocnicze lub uzwojenie początkowe, oraz kondensator lub przełącznik odśrodkowy, który wyłącza uzwojenie pomocnicze, gdy wirnik osiągnie prędkość. Schemat rozruchu zakłada przyłożenie jednego napięcia sinusoidalnego w dwóch punktach.
Zasilanie trójfazowe składa się z trzech przewodów, których napięcia są oddalone od siebie o 120 stopni elektrycznych. Urządzenie z dwoma zaciskami może mostkować tylko dwa z tych punktów, albo fazę do fazy, albo fazę do przewodu neutralnego. Z tego powodu prawdziwe pytania są węższe niż pytanie nagłówkowe:
- Dopasowanie napięcia: czy dostępne napięcie jednofazowe jest równe wartości z tabliczki znamionowej silnika?
- Ścieżka neutralna: czy w systemie czteroprzewodowym na silniku występuje przewód neutralny i czy jest on dobrany pod kątem prądu silnika?
- Prąd rozruchowy: czy gałąź może obsłużyć trzy do pięciu razy większy prąd pobierany przez ułamek sekundy przy każdym uruchomieniu?
Co faktycznie zapewnia każde zasilanie trójfazowe
„Trójfazowy” to nie jedno napięcie i od tego zaczyna się większość błędów. Poniższa tabela zawiera listę systemów, które można spotkać w Ameryce Północnej, Europie i na rynkach eksportowych oraz to, co widzi silnik jednofazowy w każdym z nich.
| Układ zasilania | Faza do fazy | Faza do neutralnej | Czy silnik jednofazowy 230 V może działać? |
|---|---|---|---|
| Trójnik 120/208 V, 4-przewodowy | 208 V | 120 V | Nie, 120 V jest znacznie niższe od wartości znamionowej |
| Gwiazda 277/480 V, 4-przewodowa | 480 V | 277 W | Nie, 277 V przegrzewa uzwojenie 230 V |
| Gwiazda 400/230 V, 4-przewodowa (IEC) | 400 V | 230 V | Tak, faza do neutralnej, dokładnie tak, jak zaprojektowano |
| Trójkąt 240 V, 3-przewodowy | 240 V | Żadne | Tak, linia do linii, jeśli silnik ma napięcie znamionowe 240 V |
| Trójkąt 240 V z wysoką nóżką, 4-przewodowy | 240 V | 120 V na dwóch nogach, 208 V na wysokiej nodze | Nie dla 230 V; Do nóg oświetleniowych pasują wyłącznie silniki 120 V |
Silnik 230 V toleruje w przybliżeniu plus minus 10 procent, a więc około 207 V do 253 V. Poza tym zakresem następnym krokiem jest przewinięcie lub wymiana.
Gdzie zwykle dochodzi do uszkodzenia
Prawie wszystkie zgłoszenia serwisowe związane z tym tematem dotyczą trzech wzorców awarii.
Połączenie międzyfazowe przy niewłaściwym napięciu
Silnik 230 V podłączony do dwóch linii systemu 400 V widzi 400 V. Naprężenie izolacji wzrasta natychmiast, kondensator roboczy zwykle ulega awarii jako pierwszy, a uzwojenie często następuje w ciągu kilku minut.
Żadnego neutralnego, albo niewymiarowego
Trójprzewodowe systemy typu delta w ogóle nie mają przewodu neutralnego, więc w maszynie nie jest dostępna ścieżka jednofazowa. W układach czteroprzewodowych przewód neutralny jest czasami cienkim przewodnikiem sterującym, który nigdy nie był przeznaczony do przenoszenia prądu silnika. Należy go dopasować do obwodu odgałęzionego, a nie do lampki kontrolnej.
Sterowanie silnikiem jednofazowym z trójfazowego napędu VFD
Standardowy przemiennik z wyjściem trójfazowym nie może obsługiwać silnika o rozruchu kondensatorowym. Wyjście impulsowe działa przeciwko kondensatorowi i przełącznikowi odśrodkowemu, a uzwojenie pomocnicze nie jest ustawione tak, aby akceptowało syntetyczne pole wirujące. Istnieją napędy z dedykowanym wyjściem jednofazowym, ale obwód rozruchowy musi zostać przerobiony z udziałem dostawcy silnika, a nie improwizowany na miejscu.
Pytanie odwrotne: uruchamianie silnika trójfazowego na zasilaniu jednofazowym
Większość osób poszukujących tego tematu w rzeczywistości boryka się z odwrotnym problemem: silnik trójfazowy na miejscu i dostępna tylko moc jednofazowa. Krótka odpowiedź jest taka sama w duchu, nigdy nie łącz jej bezpośrednio.
Umieść silnik trójfazowy na linii jednofazowej i nie ma wirującego pola magnetycznego. Wirnik stoi nieruchomo, silnik buczy, prąd wzrasta do poziomu zablokowanego wirnika, następuje wyłączenie przeciążeniowe lub uzwojenie ulega spaleniu. Każda wykonalna metoda poniżej sztucznie tworzy brakującą trzecią fazę.
| Metoda | Jak to działa | Moc użytkowa | Najlepiej nadaje się do |
|---|---|---|---|
| Bezpośrednie połączenie | Tylko dwa przewody, brak pola wirującego | Żadne | Nigdy, to niszczy silnik |
| Statyczny konwerter fazy | Kondensatory tworzą fazę rozruchu i pracy | Około 50 do 60 procent tabliczki znamionowej | Lekkie, okazjonalne obciążenia bez trudności w rozruchu |
| Obrotowy konwerter fazowy | Silnik napinający generuje trzecią fazę | Blisko 100 procent | Sklepy posiadające kilka maszyn wymagających rzeczywistego momentu rozruchowego |
| VFD z wejściem jednofazowym | Prostownik i falownik syntetyzują trzy fazy | Około 50 procent, chyba że są zbyt duże | Jeden silnik, który również wymaga kontroli prędkości |
| Wymień na silnik jednofazowy | Dopasowuje silnik do dostępnego zasilania | 100 procent nowej oceny | Ładuje do około 3 KM przy 230 V |
Dwie liczby decydują, czy warto podjąć trud konwersji. Standardowe tabele prądu przy pełnym obciążeniu podają, że silnik jednofazowy 230 V pobiera około 8 A dla 1 KM, 17 A dla 3 KM i 28 A dla 5 KM, z udarem rozruchowym trzy do pięciu razy wyższym. A gdy napęd VFD jest zasilany z sieci jednofazowej, prąd wejściowy koncentruje się w mniejszej liczbie urządzeń, dlatego przemiennik musi być dobrany na mniej więcej dwukrotnie większy prąd silnika, aby prostownik i szyna DC nie przekraczały swoich wartości znamionowych.
Jednofazowe lub trójfazowe: co właściwie się zmienia
Gdy dostępne są oba rodzaje dostaw, decyzja sprowadza się do pięciu mierzalnych różnic.
- Moment rozruchowy: silnik trójfazowy rozwija przy rozruchu około 200 do 300 procent momentu obrotowego przy pełnym obciążeniu; silnik jednofazowy z rozruchem kondensatorowym radzi sobie z około 150 do 200 procent, a konstrukcja z trwałym kondensatorem dzielonym znacznie mniej.
- Prąd na moc: maszyny trójfazowe pobierają mniej więcej połowę prądu silnika jednofazowego o tej samej wartości znamionowej, więc kable, styczniki i przeciążenia są mniejsze i tańsze.
- Sprawność i współczynnik mocy: oba pracują wyżej przy zasilaniu trójfazowym, dlatego też wokół nich pisane są programy wydajności premium.
- Rozmiar ramy: przy tej samej mocy silnik jednofazowy jest zwykle o jeden lub dwa rozmiary większy i zauważalnie cięższy.
- Praktyczny sufit: powyżej około 3 HP opcja jednofazowa przestaje mieć sens ze względu na prąd rozruchowy i rozmiar przewodu. Pełniejsze porównanie konstrukcji i wydajności opisano w nasz podział różnic w silnikach jednofazowych i trójfazowych .
Lista kontrolna przed podłączeniem czegokolwiek
- Zrób zdjęcie tabliczki znamionowej: napięcie, faza, częstotliwość, moc, natężenie prądu przy pełnym obciążeniu i współczynnik serwisowy.
- Zmierz zasilanie w miejscu podłączenia za pomocą miernika prawdziwej wartości skutecznej, zarówno między fazą, jak i fazą do przewodu neutralnego, najlepiej pod obciążeniem.
- Upewnij się, że istnieje przewód neutralny i odpowiada on wartościom znamionowym obwodu odgałęzionego.
- Sprawdź, czy stycznik i przekaźnik przeciążeniowy odpowiadają prądowi silnika i cyklowi pracy.
- Przed ponownym użyciem starego silnika sprawdź kondensatory i sprawdź, czy przełącznik odśrodkowy porusza się swobodnie.
- Potwierdź obrót przed podłączeniem napędzanego sprzętu i dopasuj obudowę do warunków zapylenia, zmywania lub warunków zewnętrznych.
Dopasowanie silnika do posiadanych zasobów
Jeśli zasilanie jest jednofazowe 230 V, a obciążenie utrzymuje się poniżej około 3 KM, najprostszą odpowiedzią jest zazwyczaj całkowicie zamknięty silnik rozruchowy i pracujący z kondensatorem, który pozwala całkowicie uniknąć stosowania urządzeń do konwersji.
Jednofazowy, całkowicie zamknięty silnik rozruchowy z kondensatorem Warte obejrzenia dla jednofazowych obciążeń 230 V o mocy poniżej około 3 HP, oferujące całkowicie zamkniętą opcję rozruchu i pracy kondensatora, która pozwala uniknąć stosowania urządzeń konwertujących. Zobacz produkt → Tam, gdzie w budynku jest już zasilanie trójfazowe, maszyna trójfazowa o najwyższej wydajności w ramie 48 lub 56 wykonuje to samo zadanie przy niższym prądzie, lepszym momencie rozruchowym i dłuższej żywotności.
Trójfazowy silnik o ułamkowej mocy o najwyższej wydajności Warto obejrzeć tam, gdzie dostępne jest zasilanie trójfazowe, ten silnik o najwyższej sprawności z ramą 48–56 nadaje się do lekkich obciążeń przemysłowych przy niższym prądzie i dłuższej żywotności. Zobacz produkt → Jeśli napędzany sprzęt potrzebuje zmiennej prędkości, ale dostępne jest tylko zasilanie jednofazowe, silnik EC omija cały problem konwersji, ponieważ elektronika obsługuje komutację, a sam silnik nie ma kondensatora rozruchowego ani przełącznika odśrodkowego, który mógłby walczyć z napędem.

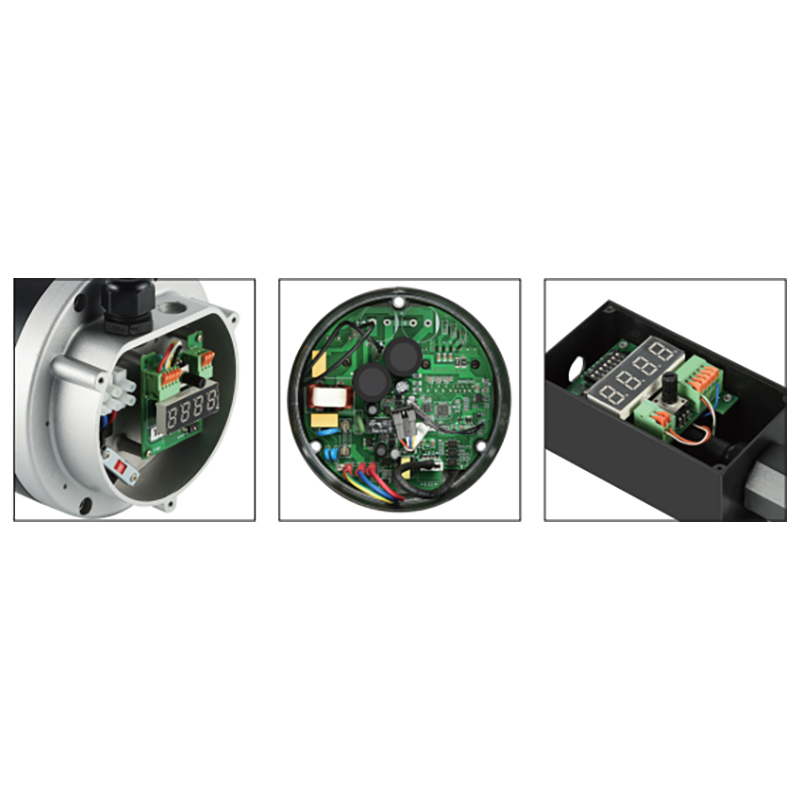

Silnik EC z ramą NEMA do jednofazowych urządzeń o zmiennej prędkości Warty obejrzenia w przypadku urządzeń o zmiennej prędkości zasilanych jednofazowo, ten silnik EC z ramą NEMA 48 pozwala uniknąć kondensatorów rozruchowych i przełączników odśrodkowych podczas elektronicznej obsługi komutacji. Zobacz produkt → Rozmiary ram, typy obudów i poziomy wydajności muszą odpowiadać zestawowi, co jest łatwiejsze, gdy jeden dostawca obsługuje zarówno rodziny jednofazowe, jak i trójfazowe. PRZEWODNIK buduje konstrukcje NEMA i IEC od 48 do 250, w szczelnej, całkowicie zamkniętej konstrukcji i konstrukcji TENV, dzięki czemu to samo obciążenie można dopasować do dowolnego źródła zasilania, które faktycznie znajduje się w obiekcie.
Często zadawane pytania
Czy silnik jednofazowy może pracować na dwóch liniach zasilania trójfazowego?
Tak, pod warunkiem, że napięcie międzyfazowe jest równe wartości znamionowej na tabliczce znamionowej. Silnik 240 V w układzie trójkąta 240 V to normalna instalacja. Nadal jest to zasilanie jednofazowe, a trzecia linia pozostaje niewykorzystana.
Co się stanie, jeśli podłączę silnik jednofazowy 230 V do zasilania 400 V?
Uzwojenie wykazuje około 74% przepięcia. Prąd magnesowania gwałtownie rośnie, kondensator ulega nadmiernemu naprężeniu, a uzwojenie przegrzewa się w ciągu kilku minut. Rezultatem jest zwykle spalone uzwojenie i wybrzuszony kondensator.
Czy napęd VFD może zasilać silnik jednofazowy z zasilania trójfazowego?
Standardowy trójfazowy napęd wyjściowy nie jest w stanie tego zrobić. Istnieją jednofazowe napędy wyjściowe, ale kondensator rozruchowy i przełącznik odśrodkowy muszą zostać przerobione, a silnik musi tolerować przebieg falownika. W przypadku większości modernizacji wymiana silnika jest tańsza niż jego adaptacja.
Jak duży może być silnik jednofazowy, zanim lepszym wyborem będzie silnik trójfazowy?
Silniki jednofazowe z rozruchem kondensatorowym są łatwo dostępne do około 3 KM, a czasami do 5 KM przy 230 V. Prąd pełnego obciążenia przy tych rozmiarach, odpowiednio 17 A i 28 A, plus udar rozruchowy trzy do pięciu razy większy, zwykle sprawia, że prąd trójfazowy jest praktycznym wyborem powyżej 2 do 3 KM.
Zasada, która sprawia, że jest to proste: dopasuj silnik do źródła zasilania, które posiadasz, zamiast narzucać silnik na zasilanie, do którego nigdy nie był przeznaczony. Przeczytaj tabliczkę znamionową, zmierz napięcie faza do przewodu neutralnego i faza do fazy, potwierdź przewód neutralny i sprawdź prąd rozruchowy w stosunku do zabezpieczenia odgałęzienia. Jeśli którykolwiek z tych czterech testów zakończy się niepowodzeniem, odpowiedzią jest inny silnik, a nie inne połączenie.
