Wybór pomiędzy A silnik pionowy , za silnik jednofazowy , zand a silnik trójfazowy to jedna z najbardziej konsekwencji decyzji w wyborze sprzętu przemysłowego, za zła może oznaczać marnowanie energii, przedwczesną awarię i kosztowne przestoje. Krótka odpowiedź: silnik pionowys są definiowane przez ich orientację montażową i są stosowane w zastosowaniach osadzonych w dole wału, takich jak pompy i wieże chłodnicze; silniki jednofazowe nadają się do zastosowań mieszkaniowych i lekkich obiektów komercyjnych o małej mocy; i silnik trójfazowys zapewniają doskonałą wydajność i moment obrotowy w ciężkich zastosowaniach przemysłowych. Zrozumienie niuansów każdego z nich wymaga jednak bliższego przyjrzenia się projektowi, danym dotyczącym wydajności, kosztom i rzeczywistym przypadkom użycia.
Co to jest silnik pionowy i dlaczego orientacja ma znaczenie?
A silnik pionowy nie jest po prostu standardowym silnikiem odwróconym na bok — jest to całkowicie specjalnie zaprojektowana maszyna zaprojektowana do pracy z wałem skierowanym w dół (lub w górę w niektórych konfiguracjach). Orientacja zasadniczo zmienia sposób, w jaki wewnętrzne komponenty radzą sobie z obciążeniami grawitacyjnymi, smarowaniem i wzdłużnymi, czyniąc gotowe silniki poziome nieodpowiednimi zamiennikami.
Najbardziej krytyczną różnicą mechaniczną jest konstrukcja łożyska wzdłużnego. w silnik pionowy zespół wirnika — wraz z dołączonym wałem pompy, wirnikiem i kolumną cieczy nad nim — wywiera ciągły nacisk w dół. Standardowe poziome łożyska silnika nie są zaprojektowane tak, aby przenosić to obciążenie osiowe. Dlatego silniki pionowe są wyposażone w łożyska wzdłużne wytrzymujące siłę skierowaną w dół rzędu tysięcy funtów, zwykle wykorzystujące konfiguracje łożysk skośnych lub stożkowych.
Kluczowe cechy konstrukcyjne silników pionowych
Silniki pionowe mają kilka wspólnych cech konstrukcyjnych, które odróżniają je od ich odpowiedników poziomych:
- Nośność oporowa: Zaprojektowane tak, aby wytrzymać zarówno siły wznoszące, jak i opadające, często o wartości znamionowej od 500 funtów siły do 50 000 funtów siły w dużych silnikach napędzanych pompami.
- Opcje wału drążonego lub pełnego: Silniki pionowe z wałem drążonym umożliwiają przejście wału pompy przez silnik, upraszczając sprzęganie i osiowanie. Jest to najczęstsza konfiguracja w miejskich przepompowniach wody i ścieków.
- Kołnierze montażowe NEMA z podstawą P lub C: Znormalizowane kołnierze zapewniają przykręcenie silnika bezpośrednio do głowicy pompy, eliminując potrzebę stosowania oddzielnej płyty podstawy lub osłony sprzęgła.
- Stopień ochrony obudowy IP55 lub IP65: Ponieważ silniki pionowe są często instalowane na zewnątrz lub w wilgotnych studzienkach pomp, wysoki poziom ochrony przed wnikaniem jest standardem.
- Ulepszona wentylacja: Powietrze chłodzące musi przepływać w górę wbrew grawitacji; silniki pionowe mają przeprojektowane zespoły wentylatorów i ścieżki kanałów, aby zapobiec powstawaniu gorących punktów w stojanie.
Typowe zastosowania silników pionowych
Silniki pionowe dominują zastosowania, w których wał pionowy jest konieczny mechanicznie:
- Głębinowe pompy turbinowe do zaopatrzenia w wodę komunalną (zakres mocy: 5 KM do 4000 KM)
- Wentylatory wież chłodniczych i wentylatory z ciągiem indukcyjnym w systemach HVAC
- Pionowe sterowniki pomp inline do przemysłowych pętli procesowych
- Przepompownie nawadniające w sektorach rolniczych
- Pompy kondensatu i pompy zasilające kotły w elektrowniach
Silnik jednofazowy: koń pociągowy w budynkach mieszkalnych i lekkich obiektach komercyjnych
A silnik jednofazowy działa na jednofazowym zasilaniu prądem przemiennym (120 V lub 240 V w Ameryce Północnej, 230 V w większości Europy) i jest dominującym wyborem w zastosowaniach o mocy ułamkowej lub małej mocy całkowitej – zwykle poniżej 5 KM. Jego powszechne zastosowanie wynika z powszechnej dostępności energii jednofazowej w domach, gospodarstwach rolnych i małych firmach, a nie z doskonałej wydajności inżynieryjnej.
Inaczej silnik trójfazowys , za silnik jednofazowy nie może się samoczynnie uruchomić przy zasilaniu wyłącznie jednofazowym. Jednofazowy prąd przemienny wytwarza pulsujące, a nie wirujące pole magnetyczne, które samo w sobie nie zapewnia netto momentu rozruchowego. Producenci rozwiązują ten problem za pomocą pomocniczych mechanizmów rozruchowych, które dają początek głównym podtypom silników jednofazowych.
Rodzaje silników jednofazowych
- Uruchomienie indukcyjne kondensatora (CSIR): Wykorzystuje kondensator rozruchowy (zwykle 100–400 µF) do wytworzenia przesunięcia fazowego w uzwojeniu pomocniczym, wytwarzając wystarczający moment rozruchowy (200–350% momentu obrotowego przy pełnym obciążeniu) dla sprężarek i pomp. Kondensator jest odłączany za pomocą przełącznika odśrodkowego, gdy silnik osiągnie ~75% prędkości znamionowej.
- Kondensator rozruchowy Kondensator rozruchowy (CSCR): Dodaje kondensator roboczy, aby utrzymać stan prawie dwufazowy podczas pracy, poprawiając współczynnik mocy i wydajność o 5–10% w porównaniu z silnikami CSIR. Powszechnie spotykane w klimatyzatorach i lodówkach.
- Podzielona faza (rozruch oporowy): Uzwojenie pomocnicze ma wyższą rezystancję i niższą indukcyjność niż uzwojenie główne, powodując niewielkie przesunięcie fazowe. Moment rozruchowy jest niższy (100–175% FLT), a prąd rozruchowy jest wysoki (600–800% FLT). Nadaje się do wentylatorów, dmuchaw i małych urządzeń z łatwym rozruchem.
- Stały kondensator dzielony (PSC): Kondensator jednobiegowy pozostaje w obwodzie przez cały czas. Konstrukcja ta zapewnia niski moment rozruchowy, ale działa cicho i wydajnie, co czyni ją pierwszym wyborem do silników wentylatorów HVAC z napędem bezpośrednim i małych pomp cyrkulacyjnych.
- Silnik z zacienionym biegunem: Najprostszy i najtańszy silnik jednofazowy; Cewki cieniujące wytwarzają opóźniony strumień magnetyczny w części każdego bieguna. Bardzo niski moment rozruchowy i wydajność (15–35%). Stosowany w lekkich zastosowaniach: małe wentylatory, wentylatory biurkowe, urządzenia.
Silnik trójfazowy: podstawa energetyki przemysłowej
The silnik trójfazowy to najbardziej wydajny, niezawodny i ekonomiczny typ silnika elektrycznego do zastosowań przemysłowych. Jest samoczynnie uruchamiający się, wytwarza płynny, ciągły moment obrotowy i osiąga sprawność przy pełnym obciążeniu na poziomie 92–97% w nowoczesnych konstrukcjach o najwyższej wydajności — znacznie przewyższającą wydajność silniki jednofazowe o tej samej mocy znamionowej.
Trójfazowe zasilanie prądem przemiennym zapewnia trzy nakładające się przebiegi napięcia, każdy przesunięty o 120°. Po zastosowaniu na uzwojenia stojana a silnik trójfazowy wytwarzają stale wirujące pole magnetyczne, które indukuje prąd wirnika i generuje moment obrotowy – bez dodatkowego uzwojenia rozruchowego, kondensatora lub przełącznika odśrodkowego. Ta prostota przekłada się bezpośrednio na niższe koszty produkcji, mniejszą konserwację i dłuższą żywotność.
Dlaczego silniki trójfazowe dominują w przemyśle
- Wyższa wydajność: Silniki trójfazowe IE3 (Premium Efficiency) i IE4 (Super Premium Efficiency) osiągają sprawność przy pełnym obciążeniu powyżej 95% przy 30 KM, w porównaniu z 85–90% w przypadku porównywalnych konstrukcji jednofazowych.
- Gęstość mocy: Silnik trójfazowy wytwarza o 150% większą moc wyjściową na kilogram miedzi i żelaza w porównaniu do równoważnego silnika jednofazowego.
- Płynne dostarczanie momentu obrotowego: Zasilanie trójfazowe wytwarza stałą moc chwilową, eliminując pulsacje momentu obrotowego występujące w układach jednofazowych (które osiągają szczyt dwa razy na cykl). Zmniejsza to wibracje, hałas i obciążenia mechaniczne napędzanego sprzętu.
- Szeroki zakres mocy: Dostępne od ułamkowego HP do 50 000 HP silnik trójfazowys nadaje się do każdej skali działalności przemysłowej.
- Łatwa kontrola prędkości: Napędy o zmiennej częstotliwości (VFD) płynnie łączą się z trójfazowymi silnikami indukcyjnymi, umożliwiając oszczędność energii o 20–60% w zastosowaniach o zmiennym obciążeniu, takich jak pompy, wentylatory i sprężarki.

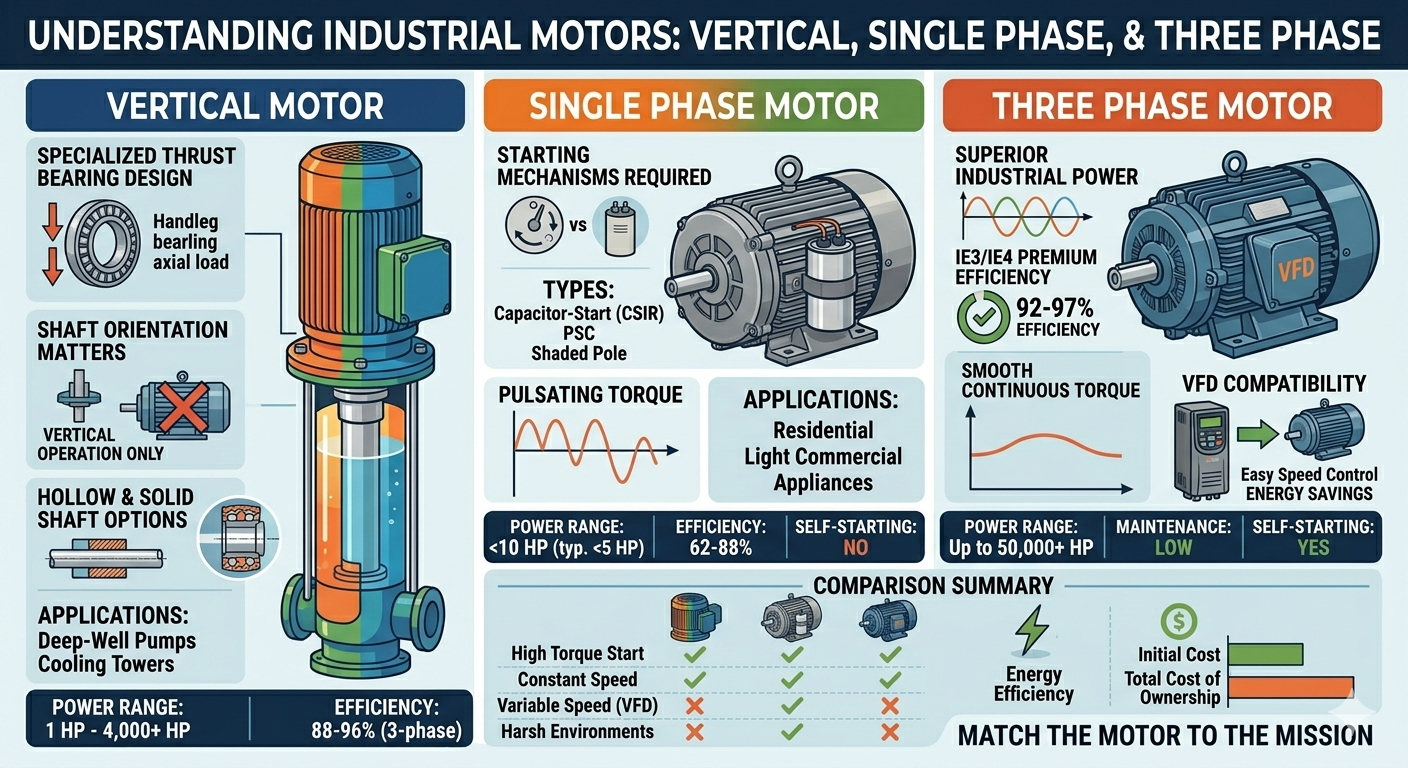

Kompleksowe porównanie: silnik pionowy a silnik jednofazowy i silnik trójfazowy
Poniższa tabela przedstawia bezpośrednie porównanie najważniejszych kryteriów wyboru:
| Parametr | Silnik pionowy | Silnik jednofazowy | Silnik trójfazowy |
|---|---|---|---|
| Orientacja montażu | Pionowo (szybem w dół lub w górę) | Poziomo (zwykle) | Poziomo lub pionowo |
| Zasilanie | 1-fazowy lub 3-fazowy | Jednofazowe (120 V/240 V) | Trójfazowy (208–690 V) |
| Typowy zakres mocy | 1 KM – 4000 KM | 1/20 KM – 10 KM | 0,25 KM – 50 000 KM |
| Wydajność przy pełnym obciążeniu | 88–96% (wersja 3-fazowa) | 62–88% | 85–97% |
| Samoczynny rozruch | Tak (przy zasilaniu 3-fazowym) | Nie (wymaga pomocy przy rozruchu) | Tak |
| Płynność momentu obrotowego | Gładka (3-fazowa) | Pulsuje | Gładka (stała) |
| Łożysko oporowe | Specjalistyczne, ciężkie | Standardowe promieniowe | Standardowe promieniowe |
| Kompatybilność VFD | Tak (3-phase version) | Ograniczone / niezalecane | Znakomicie |
| Złożoność konserwacji | Umiarkowany – wysoki | Niski – umiarkowany | Niski |
| Koszt początkowy (względny) | Wysoka | Niski | Średni |
| Podstawowe zastosowania | Pompy głębinowe, wieże chłodnicze | AGD, małe HVAC, narzędzia | Przemysł, sprężarki, przenośniki |
Tabela 1: Porównanie techniczne i handlowe silnika pionowego, silnika jednofazowego i silnika trójfazowego według 11 kluczowych kryteriów wyboru.
Zużycie energii i całkowity koszt posiadania: liczby opowiadają historię
Różnice w wydajności pomiędzy typami silników przekładają się bezpośrednio na koszty eksploatacji. Rozważmy przykład z życia codziennego: silnik pompy o mocy 5 KM (3,73 kW) pracujący 6000 godzin rocznie przy stawce za energię elektryczną wynoszącą 0,12 USD/kWh.
| Typ silnika | Wydajność (%) | Moc wejściowa (kW) | Roczna energia (kWh) | Koszt roczny (USD) |
|---|---|---|---|---|
| Silnik jednofazowy (CSIR) | 82% | 4.55 | 27 300 | 3276 dolarów |
| Silnik trójfazowy (IE2) | 90% | 4.14 | 24840 | 2981 dolarów |
| Silnik trójfazowy (IE3) | 93,6% | 3.99 | 23940 | 2873 dolarów |
Tabela 2: Porównanie rocznych kosztów energii dla silnika pompy o mocy 5 KM pracującego 6000 godzin rocznie przy cenie 0,12 USD/kWh. Silnik trójfazowy IE3 pozwala zaoszczędzić 403 USD rocznie w porównaniu z porównywalnym silnikiem jednofazowym.
Ponad 10-letni okres użytkowania przy przejściu z silnika jednofazowego na silnik IE3 silnik trójfazowy oszczędza około Sama energia elektryczna wynosi 4030 dolarów — więcej niż cena zakupu wielu silników w tym przedziale wielkości. Po przeskalowaniu do obiektu wyposażonego w 50 takich silników roczne oszczędności przekraczają 20 000 USD.
Jak wybrać odpowiedni silnik: praktyczne ramy podejmowania decyzji
Prawidłowy dobór silnika zależy od czterech głównych zmiennych: dostępności zasilania, wymagań interfejsu mechanicznego, charakterystyki obciążenia i całkowitego kosztu posiadania w przewidywanym okresie użytkowania.
Krok 1: Oceń dostępny zasilacz
Jeżeli w miejscu instalacji dostępne jest wyłącznie zasilanie jednofazowe (powszechne w budynkach mieszkalnych, gospodarstwach wiejskich i małych placówkach handlowych), a silnik jednofazowy jest często jedyną realną opcją bez kosztownych modernizacji infrastruktury. Jeśli dostępna jest energia trójfazowa – jak to zwykle ma miejsce w fabrykach, budynkach komercyjnych i obiektach komunalnych – a silnik trójfazowy powinien być domyślnym wyborem dla każdego obciążenia powyżej 1 KM, zapewniając lepszą wydajność i niższe koszty długoterminowe.
Krok 2: Określ wymagania dotyczące orientacji wału
Jeżeli napędzane urządzenie (pompa, wentylator, mieszadło) wymaga zastosowania wału pionowego, należy go zaprojektować specjalnie silnik pionowy jest obowiązkowe. Próba użycia standardowego silnika poziomego w orientacji pionowej powoduje unieważnienie gwarancji, pogarsza smarowanie łożysk i radykalnie skraca żywotność. Kąpiel olejowa łożyska w silniku poziomym nie jest skalibrowana do pracy w pionie — olej będzie gromadził się na dnie i zagłodzi górne łożysko.
Krok 3: Dopasuj silnik do charakterystyki obciążenia
- Obciążenia z wysokim momentem rozruchowym (sprężarki, przenośniki przy dużych obciążeniach): Użyj a silnik trójfazowy z charakterystyką momentu obrotowego projektu B lub projektu C, lub CSIR silnik jednofazowy jeśli dostępne jest tylko zasilanie jednofazowe.
- Obciążenia o zmiennej prędkości (pompy, wentylatory, dmuchawy): A silnik trójfazowy w połączeniu z VFD jest optymalnym rozwiązaniem. Istnieją jednofazowe napędy VFD, ale są one mniej wydajne i niezawodne.
- Ciągła praca 24/7: Zawsze nadawaj priorytet IE3 lub nowszemu silnik trójfazowys ; oszczędność energii uzasadnia wyższą cenę w ciągu 12–24 miesięcy.
- Przerywane cykle pracy (drobne urządzenia, elektronarzędzia): A silnik jednofazowy jest odpowiedni i bardziej ekonomiczny.
Uwagi dotyczące instalacji i konserwacji
Najlepsze praktyki dotyczące montażu silników pionowych
Prawidłowa instalacja A silnik pionowy ma kluczowe znaczenie dla osiągnięcia znamionowej żywotności. Kluczowe kroki obejmują:
- Sprawdź, czy wysokość tłoczenia pompy jest dostosowana do masy silnika i obciążenia wzdłużnego.
- Przed uruchomieniem sprawdź ustawienia napięcia wstępnego łożyska oporowego zgodnie z arkuszem specyfikacji producenta.
- Do wszystkich śrub mocujących użyj skalibrowanego klucza dynamometrycznego; nierówne osadzenie kołnierza powoduje wibracje i niewspółosiowość łożyska.
- Łożyska nasmarowane smarem należy smarować ponownie co 2000–4000 godzin; konstrukcje smarowane olejem wymagają kwartalnych kontroli poziomu oleju.
- Podczas uruchamiania należy przeprowadzić analizę drgań, aby ustalić linię bazową — każdy odczyt powyżej 0,1 cala/s (prędkości) na obudowie łożyska wymaga sprawdzenia.
Wskazówki dotyczące konserwacji silnika jednofazowego
Przełącznik odśrodkowy i kondensatory w a silnik jednofazowy są głównymi punktami awarii. Procedury konserwacji powinny obejmować:
- Co roku sprawdzaj styki przełącznika odśrodkowego pod kątem zużycia i osadów węglowych; wymienić, jeśli głębokość wżerów przekracza 0,5 mm.
- Przetestuj kondensatory rozruchowe i robocze za pomocą miernika pojemności; wymienić, jeśli pojemność jest o ponad 10% niższa od wartości znamionowej.
- Monitoruj temperaturę roboczą — a silnik jednofazowy nagrzewanie się (powyżej granicy izolacji klasy B wynoszącej 130°C) oznacza przeciążenie, słabą wentylację lub uszkodzony kondensator.
Wskazówki dotyczące konserwacji silnika trójfazowego
Wrodzona prostota A silnik trójfazowy oznacza, że konserwacja ma przede wszystkim charakter zapobiegawczy:
- Co roku przeprowadzaj testy rezystancji izolacji (megger); zdrowy silnik powinien wskazywać powyżej 100 MΩ przy 1000 V DC.
- Sprawdź równowagę faz na zaciskach silnika — asymetria napięcia przekraczająca 1% powoduje nieproporcjonalny wzrost nagrzewania silnika o 6–10%.
- Nasmarować łożyska zgodnie z harmonogramem producenta; nadmierne smarowanie jest równie szkodliwe jak niedostateczne smarowanie.
- Monitoruj prąd silnika za pomocą miernika cęgowego podczas każdego okresu serwisowego; stopniowy wzrost prądu często sygnalizuje zużycie łożysk lub degradację uzwojenia przed całkowitą awarią.
Często zadawane pytania (FAQ)
P1: Czy silnik pionowy może być używany poziomo?
Nie. A silnik pionowy nigdy nie należy używać w pozycji poziomej. Układ łożysk, zbiorniki smaru i przepływ powietrza chłodzącego są zaprojektowane do pracy w pionie. Praca pozioma spowoduje szybką awarię łożysk, wycieki oleju i przegrzanie w ciągu kilku godzin lub dni pracy.
P2: Czy silnik jednofazowy można przerobić na zasilanie trójfazowe?
Nie bezpośrednio. A silnik jednofazowy posiada uzwojenia przeznaczone dla jednej fazy. Jednakże konwerter fazowy (obrotowy lub statyczny) może generować energię trójfazową z zasilania jednofazowego, umożliwiając: silnik trójfazowy do pracy tam, gdzie dostępna jest tylko energia jednofazowa — rozwiązanie bardziej praktyczne niż sytuacja odwrotna.
P3: Dlaczego silniki trójfazowe wytrzymują dłużej niż silniki jednofazowe?
Silniki trójfazowe nie mają kondensatorów, przełączników rozruchowych ani uzwojeń pomocniczych – czyli elementów, które najczęściej ulegają awarii silnik jednofazowys . Płynny, ciągły moment obrotowy zmniejsza również naprężenia mechaniczne łożysk i uzwojeń. Dobrze utrzymany silnik trójfazowy może niezawodnie działać przez 20–30 lat w porównaniu do 10–15 lat w przypadku porównywalnej jednostki jednofazowej w podobnych warunkach.
P4: Co oznacza „wał drążony” w silniku pionowym?
Wał drążony silnik pionowy posiada rurowy wał wirnika z otwartym otworem środkowym, który umożliwia całkowite przejście wału kolumny pompy przez silnik. Wał pompy jest przymocowany do wirnika silnika za pomocą regulowanej nakrętki znajdującej się w górnej części silnika, co eliminuje potrzebę stosowania zewnętrznego sprzęgła wału. Taka konstrukcja upraszcza osiowanie i zmniejsza całkowitą wysokość zespołu pompy i silnika.
P5: Czy silnik jednofazowy nadaje się do pompy studniowej?
W przypadku płytkich pomp strumieniowych i małych łodzi podwodnych (poniżej 1,5 KM): a silnik jednofazowy jest powszechnie stosowany i całkowicie wystarczający. W przypadku pomp turbinowych do studni głębinowych wymagających mocy większej niż 5 KM — lub w przypadku dowolnej pompy stosowanej w zastosowaniach komercyjnych lub komunalnych — a silnik pionowy z silnik trójfazowy układ napędowy jest zdecydowanie zalecany ze względu na niezawodność i efektywność energetyczną.
P6: Jaki jest współczynnik serwisowy w specyfikacji silnika i czy różni się on w zależności od typu silnika?
Współczynnik serwisowy (SF) to mnożnik wskazujący, o ile powyżej mocy z tabliczki znamionowej silnik może pracować nieprzerwanie bez uszkodzeń. Większość silnik jednofazowys mają SF 1,25–1,35, podczas gdy standard silnik trójfazowys mają zazwyczaj ocenę SF 1,15. Silniki pionowe do obsługi pomp są zazwyczaj określane na SF 1,0 do 1,15, ponieważ ich łożyska wzdłużne są dobrane dokładnie pod obciążeniem znamionowym i pozostawiają mniejszy margines mechaniczny.
Wniosek: dopasuj silnik do misji
Nie ma uniwersalnego „najlepszego” silnika — jest tylko odpowiedni silnik do konkretnego zastosowania. A silnik pionowy jest jedynym właściwym wyborem, gdy wymagane jest pionowe połączenie wału; Żadne rozwiązania inżynieryjne nie sprawiają, że silnik poziomy jest bezpiecznym zamiennikiem. A silnik jednofazowy pozostaje praktycznym i opłacalnym rozwiązaniem do zastosowań o niskim poborze mocy, wszędzie tam, gdzie dostępne jest tylko zasilanie jednofazowe. I silnik trójfazowy to optymalny wybór dla praktycznie wszystkich zastosowań przemysłowych, komercyjnych i ciężkich, w których dostępne jest zasilanie trójfazowe — oferujący doskonałą wydajność, trwałość, płynny moment obrotowy i bezproblemową integrację z VFD.
Dane są jasne: w horyzoncie 10-letnim eksploatacji wyższy koszt początkowy najwyższej wydajności silnik trójfazowy jest odzyskiwana wielokrotnie w ramach oszczędności energii. Dla obiektów, które chcą jednocześnie zmniejszyć koszty operacyjne i ślad węglowy, modernizując starzenie się silniki jednofazowe do IE3 silnik trójfazowys — tam, gdzie pozwala na to infrastruktura elektroenergetyczna — jest jedną z inwestycji o najwyższym ROI dostępnych w zarządzaniu energią przemysłową.
